高壓電機

Y、YX、YKK、YXKK、YKS、YR、YRKK、YRKS系列高壓三相異步電動機

Y. YX. YKK 、 YXKK 、 YKS 、 YR 、 YRKK 、 YRKS series of high-voltage three-phase induction motors

一、概述

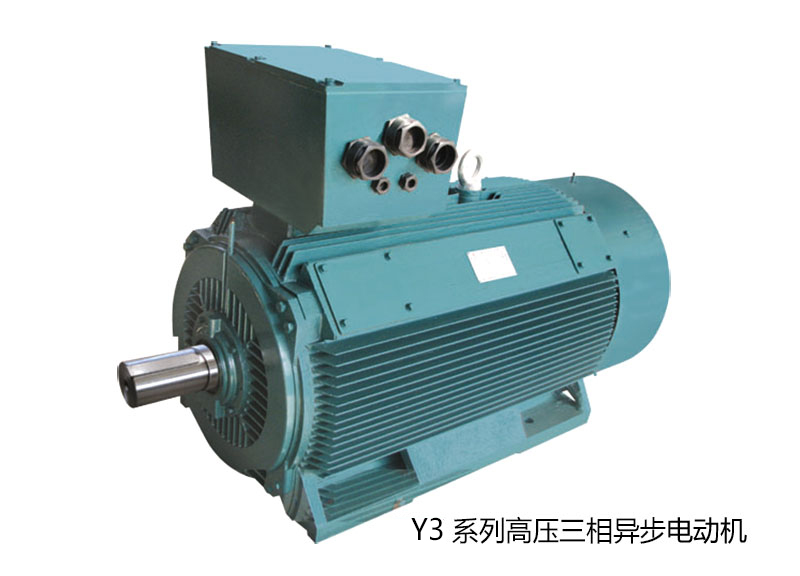

Y、YX、YKK、YXKK、YKS、YR、YRKK、YRKS系列高壓三相異步電動機是我公司采用國內外先進技術，結合我公司生產高壓電動機的實踐經驗而設計制造的系列產品，具有結構緊湊、重量輕、高效、節能、噪聲低、振動小、可靠性高、使用壽命長、安裝維護方便等優點。

本系列電動機采用F級絕緣，溫升按B級考核，額定頻率50Hz,額定電壓為3kV、6kV、10kV三種，也可按訂貨要求60Hz和其它電壓的電動機。

本系列電動機的基本安裝型式為臥式帶底腳（IMB3)結構。

Y、YR系列為基本系列電動機，YKS、YKK、YRKK、YRKS系列是根據電動機的冷卻方式和防護等級不同而派生的品，Y,YR,YKK,YKS,YRKK,YRKS系列產品特征見下表。

本系列電動機符合國際電工委員會IEC有關標準，符合GB755《旋轉電機定額和性能》的規定。

二、使用范圍

本系列電動機可用于驅動各種通用機械，如壓縮機、通風機、水泵、切削機床、運輸機械和其他機械設備，在礦山、機械行業、石化行業、發電廠等各種工礦企業中作原動機使用。用以驅動大轉動慣量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮用機等機械的電動機應在訂貨時提供有關技術資料，簽訂技術協議，作為電機特殊設計的依據，以確保電機可靠運行。

電動機正常工作基本條件

a、海拔不超過1000m;

b、最高環境空氣溫度不超過40℃；最低環境空氣溫度對采用滾動軸承的電動機為-15℃對采用滑動輪承的電動機為5℃；

c、最濕月月平均最高相對濕度90%,同時該月月平均最低溫度不高于25℃，

d、電源頻率為50Hz±1%;

e、工作電壓變化范圍不大于額定電壓±5%;

f、電動機定額為連續工作制S1。

三、型號說明

電動機型號按GB4831的規定由產品代號、規格代號二部份依次排列組成。產品代號由電機系列代號表示，含義如下：Y-鼠籠轉子三相異步電動機

YKS-帶空-水冷卻器封閉式鼠籠轉子三相異步電動機

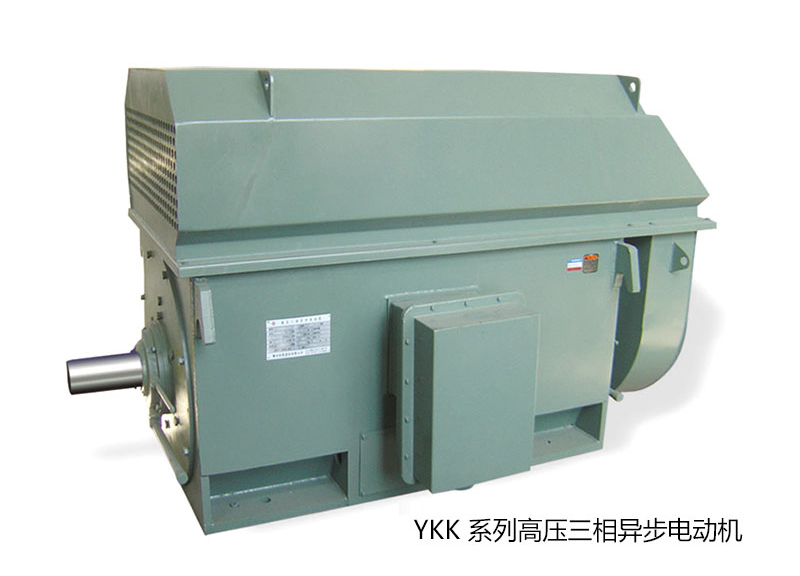

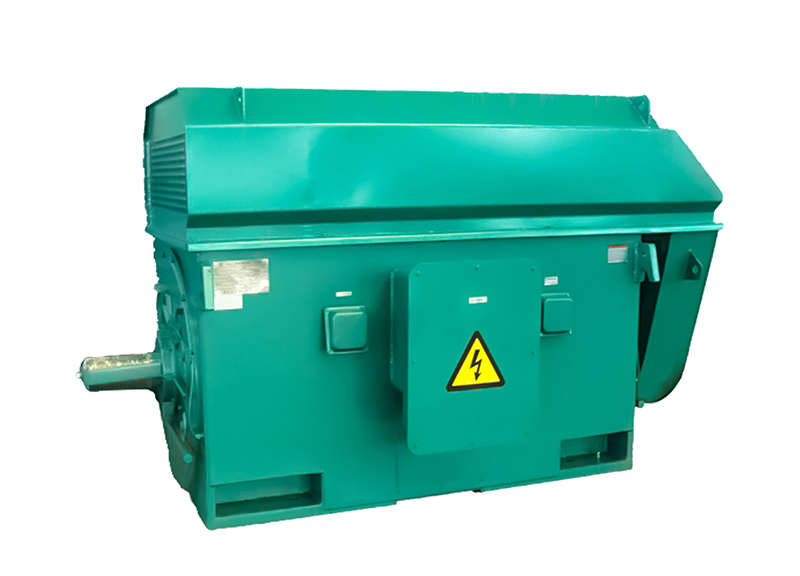

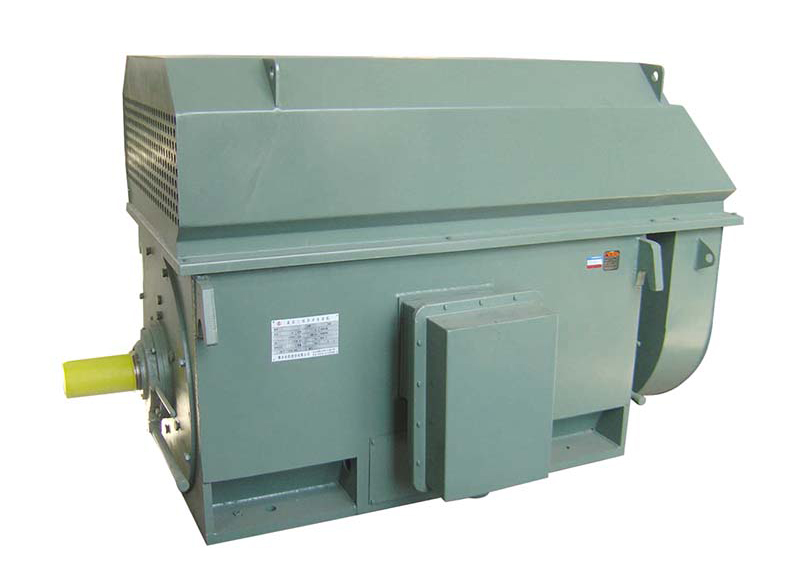

YKK-帶空-空冷卻器封閉式鼠籠轉子三相異步電動機

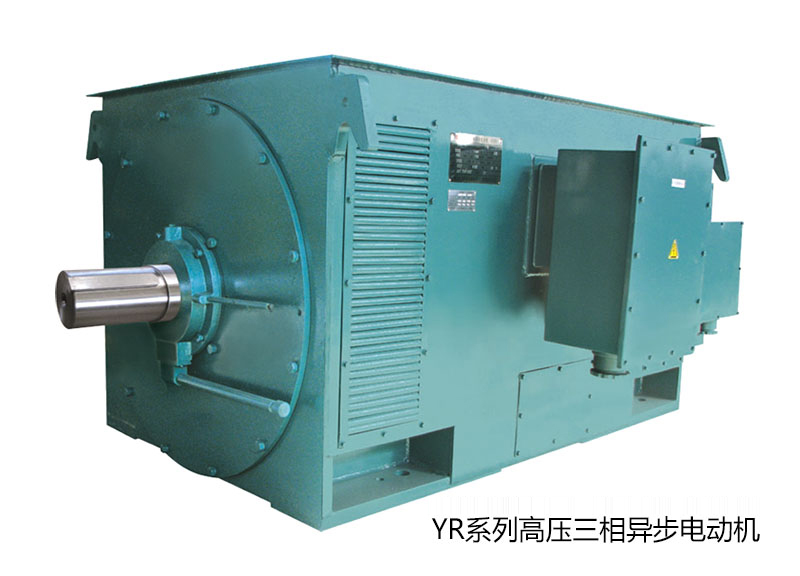

YR-繞線轉子三相異步電動機

YRKS-帶空-水冷卻器封閉式繞線轉子三相異步電動機

YRKK-帶空-空冷卻器封閉式繞線轉子三相異步電動機

四、結構說明

Y、YR系列為基本系列，防護等級為IP23冷卻方為IC01將其機座頂部防護理拆去，并安裝不同的防護罩（或冷卻器）即可派生各種不同防護等級及冷卻方法的電機，如YKS、YRKS(空/水冷卻）、YKK、YRKK(空/空冷卻）等系列電機。

電動機采用國際上流行的式結構，機座由鋼板焊接制成，剛度好、重量輕。拆下防護罩后可觀察和觸及電動機內部，便于電動機的安裝、維護。

定子采用外壓裝結構。定子繞組采用F級絕緣材料和防電暈材料，繞組端部固定采用特殊綁扎工藝、牢固可靠，整個定子采用真空壓力浸清F級無溶劑漆（VPI)處理。由此，電動機具有優良可靠的絕級性能和防潮、抗沖擊能力。

鼠籠轉子有鑄鋁和銅條兩種結構，采用先進可靠的鑄鋁工藝或焊接工藝制造而成；繞線轉子采用F級絕緣材料，經真空壓力漫漬無溶劑（VP)處理，并經過精確的動平衡校驗，因此電機運行平穩可靠。

軸承有滾動軸承和滑動軸承兩種形式，依電動機功率大小及轉速而定，其防護等級為1P44戰IP54。

采用滾動軸承的電動機均有不停機加油和排油裝置，并配備專用加油工具。

主出線盒為密封結構，防護等級為IP54-般裝于電動機右側（從軸伸端看）,根據用戶需要也能裝于左側。出線盒的進線孔可朝上，下、左、右四周轉換。主出線盒內外均有單獨的接地端子。

根據用戶要求，可在定子繞組、軸承等主要部位加設測溫裝置，便于現場觀察和遠程監控，確保電動機安全運行。

五、鼠籠型異步電動機的起動（Y、YX、YKS、YKK、YXKK系列）

鼠策型異步電動機的轉子采用了先進的計算機技術來計算鼠籠轉子的起動溫升和應力，以防電動機因啟動負載過重而導致電動機早期損壞。

建議用戶檢查：(1)被驅動機械設備轉動部分的轉動慣量（折算到電動機轉速后）應不超過技術數據表中【負載J】項的數值；(2)用戶的電網應保證電動機在起動過程中的電動機端電壓不低于額定電壓的85%;(3)被轉動機械的阻力矩特性為水泵/風機類阻力矩特性。

在上述條件下，電動機允許在實際冷卻狀態下連續起動兩次，電動機在兩次啟動之間為自然停車；或者在電動機熱狀態下起動一次，超出以上限制的再次啟動電動機應在停車1小時以后。

如果需要電動機傳動的機械轉動部分的轉動慣量超過技術數據表中的【負載J】數值，或要求頻繁起動電動機，或又可能帶重負載起動的電動機，務必請事先和我公司聯系協商以便特殊設計，確保電動機的可靠起動。

六、訂貨須知

請在訂貨時注明以下內容：(括號內為示例）

(1)電動機型號（Y5001-4)

(2)額定頻率：((50Hz)

(3)額定功率：(1000KW)

(4)額定電壓：(6kV)

(5)極數（4級）

(6)防護等級：(IP23)

(7)冷卻方式（IC01)

(8)安裝形式：(IMB3)

(9)旋轉方式：期時針方向（面對電動機軸伸端看）

(10)出線盒位置：電動機右側（面對電動機軸伸端看）

(11)使用環境：(海拔≤1000m環境溫度-10℃-40℃）

七、注意事項

A、核查被驅動機械設備轉動慣量（折算到電動機的轉速后）,請查閱前述第5部分：鼠籠型電動機的起動

B、如工作條件有變化或其它特殊要求，需另簽訂技術協議，方可簽訂訂貨合同；

C、樣本內表中所列的技術性能數據均為設計保證值。

D、隨著技術的進步和有關標準的修改，樣本內技術數據及尺寸有所變動，恕不另行通知，訂貨后請向我公司索取正式外形圖。

安裝及外形尺寸：

YKK、YXKK系列IP44、IP54高壓三相異步電動機安裝及外形尺寸（10KV）

YKK、YXKK系列IP44、IP54高壓三相異步電動機安裝及外形尺寸（6KV）

Y、YX系列IP23高壓三相異步電動機安裝及外形尺寸（10KV）

Y、YX系列IP23高壓三相異步電動機安裝及外形尺寸（6KV）

（點擊上方鏈接查看）

技術數據：

Y、YKS、YL系列（6KV-10kV）高壓三相異步電動機技術數據

YKK、YLKK系列（6kV-10KV）高壓三相異步電動機技術數據

YX系列（6KV-10KV）高壓三相異步電動機技術數據

YXKK系列（6KV-10KV）高壓三相異步電動機技術數據

（點擊上方鏈接查看）
